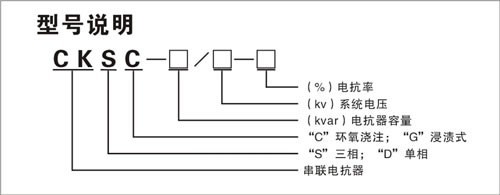

高壓串聯電抗器CKSG/CKSC
一、 用途
CKSG/CKSC型干式鐵芯串聯電抗器是電力系統無功補償裝置的重要配套設備。電力電容器與干式鐵芯電抗器串聯后，能有效地抑制電網中的高次諧波，限制合閘涌流及操作過電壓，改善系統的電壓波形，提高電網功率因數，對電力電容器及其它電力設備的安全運行起到了較大的作用。
二、 結構特點
1、CKSG/ CKSC型干式鐵芯串聯電抗器的鐵芯采用優質進口硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧布板作為隔絕，以保證氣隙在電抗器長期運行下而不發生變化。
2、鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行時的噪音，并具有較好的防潮防塵性能。
3、線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用F級環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。
4、環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
5、線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。
三、 使用環境條件
1、海拔高度不超過2000米。
2、運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3、周圍無有害氣體，無易燃易爆物品。
4、周圍環境應有良好的通風條件。
四、 性能參數
1、干式電抗器比傳統油浸式電抗器、空心電抗器的體積要小，具有重量輕、占空間小、結構簡單、安裝方便等特點。
2、耐溫等級達到F級（155℃）；正常運行時，干式鐵芯電抗器的鐵芯和線圈溫升均不超過90K。
4、干式鐵芯電抗器能在1.35倍額定電流下長期運行。
5、干式鐵芯電抗器的噪聲不大于國家標準。
6、干式鐵芯電抗器耐壓水平符合JB5346-1998《串聯電抗器》的規定。
|
