JBK系列機床控制變壓器
產品介紹
一、適用范圍
JBK系列機床控制變壓器適用于交流50~60Hz，輸入電壓不超過660V的電路中，作為各類機床、機械設備等一般電器的控制電源。
本系列變壓器是其他控制變壓器更新換代的產品，采用進口材料和先進工藝進行制造，具有工作可靠、耗能低、體積小、接線安全、適用性廣等特點。

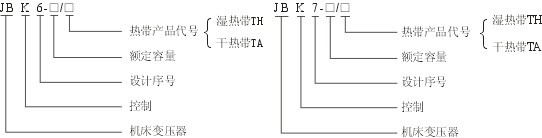

二、型號及含義
三、外形尺寸及安裝尺寸
JBK系列產品的外形及安裝尺寸見圖1
JBK2系列產品的外形及安裝尺寸見圖2及表1
|
型號 |
安裝 |
安裝孔 |
外形尺寸 |
|
A |
C |
K |
J |
B |
D |
E |
|
JBK3-40、63 |
78 |
64.5 |
6 |
12 |
90 |
84 |
97 |
|
JBK3-100 |
78 |
75.5 |
6 |
12 |
90 |
94 |
97 |
|
JBK3-160 |
90 |
76 |
6 |
12 |
108 |
94 |
112 |
|
JBK3-250 |
90 |
87.5 |
6 |
12 |
108 |
105 |
112 |
|
JBK3-400 |
105 |
83 |
8 |
16 |
126 |
108 |
127 |
|
JBK3-630 |
120 |
95 |
8 |
16 |
144 |
120 |
142 |
|
